تجهیزات سینی کابل، سازه‌های فلزی مقاومی هستند که در سیم‌کشی ساختمان‌ها برای حفاظت و پشتیبانی از کابل‌های عایق به کار می‌روند. این تجهیزات با ایجاد مسیری منظم و ایمن، جایگزین مناسبی برای سیم‌کشی روکار یا سیستم‌های مجرای الکتریکی بوده و در پروژه‌های تجاری و صنعتی نقش اساسی در مدیریت و سازمان‌دهی کابل‌ها ایفا می‌کنند.
برای بهینه‌سازی مسیر کابل‌کشی و افزایش ایمنی، از متعلقات سینی کابل استفاده می‌شود. این تجهیزات باعث تثبیت، اتصال و هدایت بهتر کابل‌ها شده و عملکرد کلی سیستم را بهبود می‌بخشند. در ادامه به بررسی برخی از مهم‌ترین این متعلقات می‌پردازیم.

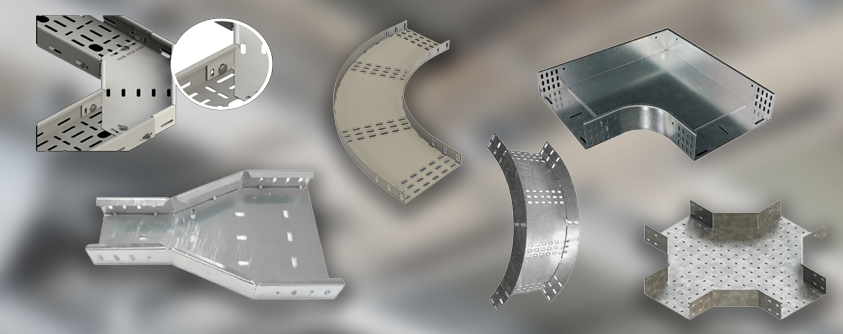

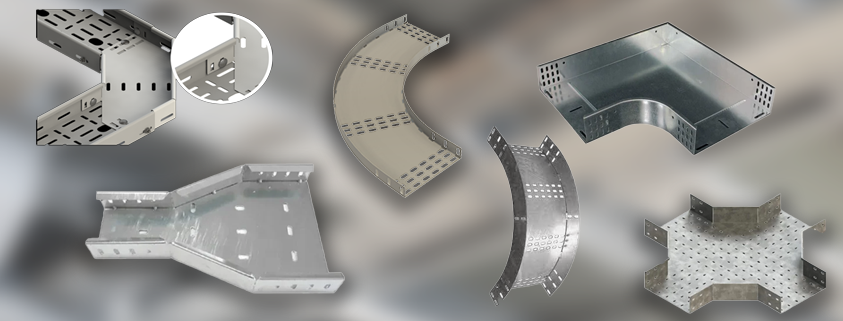

انواع تجهیزات سینی کابل
یک سیستم سینی کابل از مجموعه‌ای از متعلقات و اتصالات تخصصی تشکیل شده است که به بهینه‌سازی مسیر کابل‌کشی و افزایش ایمنی کمک می‌کنند. این متعلقات شامل: گیره‌ها، نگهدارنده‌ها و اتصالات بوده و سایر افزودنی‌ها مانند: مهره‌های پلاستیکی، پیچ و مهره‌ها، گیره‌های سریع، سبدهای سیمی، کوپلرها، سه‌راهی‌ها، زانویی سینی کابل، ساپورت سینی کابل و براکت‌ها نیز در این سیستم نقش مهمی دارند. این تجهیزات همراه با سینی کابل، برای پشتیبانی از کابل‌ها در سوراخ‌های تهویه، تغییر مسیر کابل‌ها و عبور از موانع ساختمانی به کار می‌روند و باعث افزایش نظم، ایمنی و طول عمر کابل‌ها می‌شوند.
اتصالات و متعلقات سینی کابل پرکاربرد کدامند؟
سینی کابل برای هدایت، حفاظت و مدیریت کابل‌ها در مسیرهای مختلف به اتصالات و متعلقات متنوعی نیاز دارد. این تجهیزات باعث افزایش انعطاف‌پذیری مسیر کابل‌کشی، کاهش آسیب به کابل‌ها و بهینه‌سازی فضای نصب می‌شوند. در ادامه برخی از مهم‌ترین اتصالات و متعلقات سینی کابل را بررسی می‌کنیم:
1. زانویی سینی کابل (خم سینی کابل)
کاربرد: در مسیرهایی که تغییر جهت وجود دارد، از زانویی سینی کابل استفاده می‌شود. این زانویی‌ها بسته به زاویه تغییر مسیر انواع مختلفی دارند:
- زانویی 45 درجه: برای تغییر مسیر ملایم کابل‌کشی
- زانویی 90 درجه افقی: برای تغییر مسیر کابل به چپ یا راست در یک سطح
- زانویی 90 درجه عمودی: برای تغییر مسیر کابل به سمت بالا یا پایین
- زانویی قابل تنظیم عمودی: برای مسیرهایی با زوایای غیر استاندارد
2. رابط سینی کابل
کاربرد: برای اتصال دو سینی کابل در ابتدا و انتهای مسیر از رابط سینی کابل استفاده می‌شود. این قطعه باعث استحکام و پیوستگی ساختار سینی کابل شده و از جدا شدن آن‌ها جلوگیری می‌کند.
ابعاد رایج: رابط‌ها معمولاً در عرض‌های 10 تا 60 سانتی‌متر، ارتفاع 4 تا 15 سانتی‌متر و طول 10 تا 50 سانتی‌متر تولید می‌شوند.
3. سه راهی سینی کابل
کاربرد: برای ایجاد انشعاب در مسیر کابل‌کشی از سه راهی سینی کابل استفاده می‌شود. این قطعه امکان هدایت کابل‌ها از یک مسیر اصلی به دو مسیر مجزا را فراهم می‌کند.
4. چهار راهی سینی کابل
کاربرد: زمانی که نیاز به اتصال چهار مسیر کابل باشد، از چهار راهی سینی کابل استفاده می‌شود. این قطعه در مسیرهایی که کابل‌ها از جهات مختلف به هم می‌رسند، بسیار کاربردی است.
5. تبدیل سینی کابل
کاربرد: در مواردی که لازم است یک سینی با عرض بزرگ‌تر به سینی باریک‌تر متصل شود، از تبدیل سینی کابل استفاده می‌شود. این قطعه در زمانی که حجم کابل‌ها تغییر کند، به مدیریت بهتر ظرفیت کابل‌کشی کمک می‌کند.
اتصالات و متعلقات سینی کابل نقش کلیدی در هدایت، انشعاب، تغییر مسیر و تثبیت کابل‌ها دارند. انتخاب مناسب این تجهیزات، علاوه بر افزایش ایمنی، باعث نظم‌دهی بهتر کابل‌ها و کاهش هزینه‌های نگهداری می‌شود
متعلقات سینی کابل برای چه مواردی استفاده می شود؟
نوع سینی برق مورد استفاده تعیین می‌کند که چه اتصالات جانبی و متعلقات برای نصب و ایمن‌سازی آن مورد نیاز است. سینی‌های کف جامد بیشترین محافظت از کابل‌ها را فراهم می‌کنند و برای ورود و خروج کابل‌ها به کاترهای مخصوص نیاز دارند.
سینی‌های تهویه‌شده دارای سوراخ‌هایی در کف خود هستند. که تهویه مناسب را فراهم می‌کنند. اما برای عبور کابل‌های کوچک‌تر، ممکن است نیاز به ایجاد شکاف‌های بیشتر باشد. این سینی‌ها معمولاً از کابل‌ها با استفاده از میله‌های تراورس پشتیبانی می‌کنند. علاوه بر این، برای محافظت در برابر گرد و غبار، آب و سقوط اجسام، به اتصالات پوششی محکم نیاز دارند.
انواع لوازم جانبی سینی کابل
متعلقات سینی کابل شامل مجموعه‌ای از تجهیزات است که برای مدیریت، اتصال و ایمن‌سازی کابل‌کشی ساختمان‌ها مورد استفاده قرار می‌گیرد. هدف اصلی استفاده از این لوازم، اتصال دقیق و محکم سینی‌ها و ریل‌های کابل برق است تا مسیر کابل‌کشی ایمن، منظم و قابل اطمینان باشد.
از آنجایی که کابل‌های برق در ساختمان‌ها نقش انتقال انرژی الکتریکی را بر عهده دارند، ایمن‌سازی آن‌ها در مسیرهای مختلف از اهمیت ویژه‌ای برخوردار است. این موضوع به‌خصوص در کارخانه‌ها، صنایع بزرگ و واحدهای تولیدی بسیار حیاتی است؛ زیرا نقص در کابل‌ها می‌تواند منجر به جرقه‌های الکتریکی، آتش‌سوزی یا حوادث ناگوار شود. بنابراین، استفاده از متعلقات استاندارد و باکیفیت، نقش مهمی در افزایش ایمنی و کاهش ریسک‌های احتمالی دارد.
انواع لوازم سینی کابل برق از نظر جنس
یکی از اجزای مهم در کابل‌کشی ساختمان‌ها، لوازم و متعلقات سینی کابل است. به بیان ساده، این تجهیزات در کابل‌کشی، همان نقشی را دارند که اتصالات در لوله‌کشی ساختمان ایفا می‌کنند. در واقع، بدون این لوازم، مسیر کابل‌کشی با سینی و ریل‌های کابل به درستی شکل نمی‌گیرد.
این متعلقات معمولاً از استنلس استیل یا فولاد گالوانیزه مقاوم ساخته می‌شوند تا در برابر زنگ‌زدگی، ضربه و شرایط محیطی مختلف دوام بالایی داشته باشند.
استفاده از سینی کابل راهکاری ایده‌آل برای گسترش، پیکربندی و مدیریت کابل‌ها است. این سیستم جایگزینی مناسب برای لوله‌های فولادی برق محسوب می‌شود. برخلاف لوله‌های فولادی که دسترسی به کابل‌ها را دشوار می‌کنند، سینی کابل امکان نصب، نگهداری و تغییرات آسان‌تر در شبکه کابل‌کشی را فراهم می‌سازد.
قطعات سینی کابل متنوع در بازار
در بازار، انواع متعلقات و قطعات سینی کابل برای مدیریت بهتر مسیرهای کابل‌کشی وجود دارد. این قطعات نقش مهمی در اتصال، انشعاب، تغییر مسیر و محافظت از کابل‌ها دارند. مهم‌ترین این قطعات شامل موارد زیر هستند:
✅ اتصالات و انشعابات
- سه راهی سینی کابل: برای ایجاد انشعاب در مسیر کابل‌کشی
- چهار راهی سینی کابل: برای اتصال چهار مسیر کابل‌کشی به یکدیگر
- تبدیل راست و چپ: برای تغییر عرض مسیر سینی کابل
✅ زانویی‌ها و اتصالات زاویه‌ای
- زانویی ۴۵ درجه دوبل: برای تغییر مسیر کابل با زاویه ملایم
- زانویی ۹۰ درجه داخلی و خارجی: برای هدایت کابل در گوشه‌ها
- زانویی قابل تنظیم متحرک خارجی: برای تغییر مسیر با انعطاف بیشتر
✅ درپوش‌ها و قطعات محافظتی
- درپوش سه راهی و چهار راهی: برای پوشش نقاط انشعاب
- درب انواع تجهیزات سینی کابل: برای محافظت از کابل‌ها در برابر گردوغبار و ضربه
✅ ساپورت و نگهدارنده‌ها
- ساپورت سینی کابل : برای تثبیت و نگهداری سینی کابل روی دیوار یا سقف
- براکت سینی کابل: برای استحکام و پشتیبانی بهتر در نصب سینی کابل
استفاده از این تجهیزات، ایمنی، دوام و کارایی کابل‌کشی در پروژه‌های ساختمانی و صنعتی را افزایش می‌دهد.
نکات مهم درباره تجهیزات جانبی سینی کابل
انتخاب و استفاده از لوازم جانبی سینی کابل باید با توجه به استانداردهای ایمنی و نظر متخصصان فنی برق انجام شود. برخی نکات مهم در این زمینه عبارت‌اند از:
- انتخاب صحیح اتصالات: نوع زانویی، سه‌راهی، ساپورت و سایر قطعات باید متناسب با مسیر کابل‌کشی و شرایط محیطی باشد.
- جلوگیری از خطرات الکتریکی: نصب نامناسب اتصالات می‌تواند باعث اتصالی، اضافه بار یا حتی آتش‌سوزی شود.
- استفاده از متریال مناسب: تجهیزات جانبی باید از: فولاد گالوانیزه، استنلس استیل یا سایر مواد مقاوم در برابر خوردگی و حرارت ساخته شوند.
- رعایت استانداردهای نصب: محل قرارگیری سینی‌ها، نوع اتصالات و روش تثبیت باید مطابق با استانداردهای برق صنعتی و ساختمانی باشد.
با رعایت این نکات، می‌توان ایمنی کابل‌کشی و دوام سیستم‌های الکتریکی را افزایش داد.
سوالات متداول
اتصالات و متعلقات سینی کابل چیست؟
یک سیستم سینی عملکردی، از لوازم جانبی مختلف گیره، نگهدارنده و اتصالات تشکیل شده است. سایر افزودنی‌ها عبارتند از مهره‌های پلاستیکی، پیچ و مهره‌ها، گیره‌های سریع، سبدهای سیمی، کوپلرها، سه راهی‌ها، صلیب‌ها و براکت‌ها و رابط است.
تجهیزاتی که برای اتصال سینی کابل و کار ترانکینگ در نظر گرفته می‌شود، چیست؟
- سیم بر، دم باریک.
- اره برقی.
- نوار اندازه گیری.
- دستگاه حفاری.
- چکش چوبی.
- فایل تخت.
- پیچ راننده.
- آچار باز و جعبه.
اهمیت استفاده از سینی کابل در صنایع چیست؟
در محیط‌های صنعتی که حجم بالایی از کابل‌های برق و کنترل مورد استفاده قرار می‌گیرد، سینی کابل به‌عنوان یک راهکار اساسی برای مدیریت و حفاظت از این کابل‌ها به کار می‌رود. این تجهیزات علاوه بر ایجاد نظم در مسیرهای کابل‌کشی، نقش مهمی در افزایش ایمنی و کاهش خطرات الکتریکی دارند. با استفاده از سینی کابل، از آسیب‌دیدگی ناشی از ضربه، فشار یا تماس با اشیای خارجی جلوگیری شده و خطر اتصالی یا آتش‌سوزی در محیط‌های صنعتی به حداقل می‌رسد.
یکی دیگر از مزایای مهم این سیستم، امکان تهویه مناسب کابل‌هاست که به کاهش دمای ناشی از عبور جریان الکتریکی کمک می‌کند و از داغ شدن بیش از حد سیم‌ها جلوگیری می‌نماید. همچنین، نصب و تغییر مسیر کابل‌ها با استفاده از سینی کابل بسیار آسان‌تر از روش‌های سنتی سیم‌کشی است و هزینه‌های مربوط به تعمیر و نگهداری را کاهش می‌دهد. این ویژگی‌ها باعث شده‌اند که سینی کابل به یک جزء ضروری در کارخانه‌ها، نیروگاه‌ها، پالایشگاه‌ها، مراکز داده و سایر صنایع تبدیل شود.
