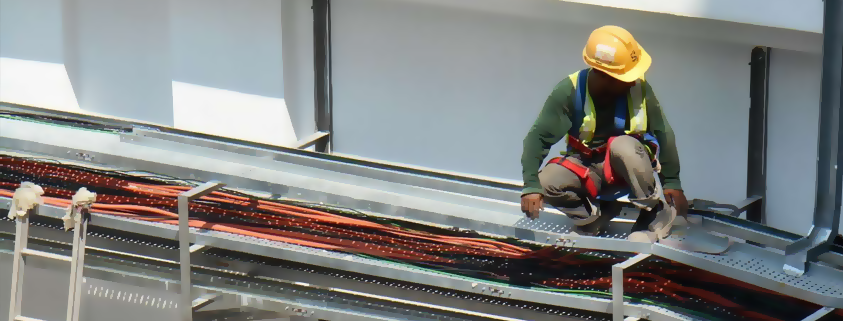

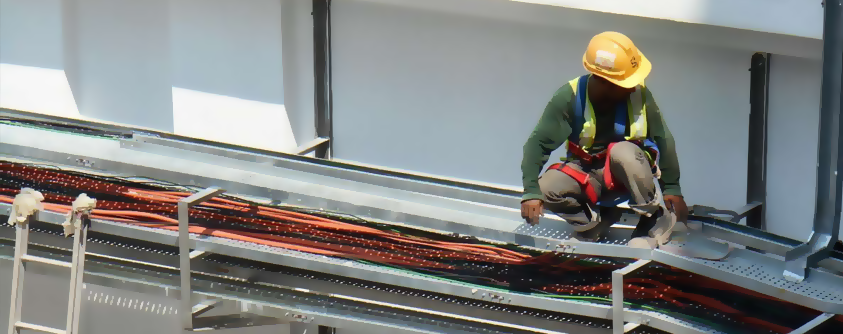

سیستم سینی کابل به‌گونه‌ای طراحی شده است که نصب آن به‌صورت مهندسی و آسان انجام شود و محیطی ایمن و مطمئن را برای کارگران در هر پروژه فراهم کند. در این راهنما، بهترین روش‌های نصب سینی کابل و نحوه صحیح کابل‌کشی روی آن را توضیح داده‌ایم.
مراحل نصب سینی کابل در محل
برای نصب اصولی سینی کابل، رعایت مراحل زیر الزامی است:
- بررسی و تأیید نقشه نصب
پیش از شروع، باید نقشه‌ای تأییدشده در اختیار داشت که مسیر عبور سینی کابل، ابعاد، ارتفاع نصب، نوع سیستم پشتیبانی، تعداد لایه‌ها و مشخصات سیستم عبوری را مشخص کند. - دریافت و بررسی تجهیزات
تمامی سینی‌های کابل و متعلقات آن باید مطابق با استانداردهای پروژه دریافت، بررسی و نگهداری شوند تا از صحت کیفیت و تطابق با الزامات اطمینان حاصل شود. - نصب سینی کابل در ساختمان یا سازه‌های صنعتی
- معمولاً سینی کابل به‌صورت افقی و هم‌سطح با کف یا مسیرهای عبوری نصب می‌شود.
- در شرایط خاص، سینی‌ها به‌صورت عمودی یا روی لبه نصب خواهند شد.
- برای سینی‌های کابل عمودی و مدل‌های لبه‌دار، کابل‌ها باید با نوارهای فولادی ضدزنگ به عرض ۲۰ میلی‌متر (دو عدد در هر متر) محکم شوند.
- در سینی‌های کابل افقی، کابل‌های تخت گروهی بسته‌بندی و هر ۲ تا ۳ متر با بست محکم می‌شوند.
- نصب و اتصال سینی‌ها به سازه‌ها
- سینی‌های کابل باید بر روی پروفیل‌های استاندارد فولادی، جوش‌شده به سازه‌های فلزی یا با رولپلاک‌های خودحفار روی سازه‌های بتنی نصب شوند.
- فاصله تکیه‌گاه‌های سینی نباید بیشتر از ۳ متر برای مدل‌های نردبانی و ۲ متر برای سینی‌های سوراخ‌دار باشد تا از افتادگی یا فشار بیش‌ازحد بر ساختار جلوگیری شود.
- تحمل بار و تهویه سینی کابل
- سینی‌ها باید قادر به تحمل وزن ۱۰۰ کیلوگرم بر متر باشند.
- برای جلوگیری از تجمع آب و افزایش طول عمر کابل‌ها، سینی‌ها باید دارای حفره‌های تهویه یا طراحی نردبانی باشند.
- ایمنی و پوشش سینی کابل
- در محیط‌هایی با احتمال آسیب مکانیکی، استفاده از روکش محافظ توصیه می‌شود.
- روکش‌ها باید از همان جنس سینی بوده و با گیره‌های استاندارد مطابق با مشخصات پروژه نصب شوند.
- فضای رزرو برای توسعه آینده
- در سینی‌های کابل، ۲۰٪ فضای اضافی برای افزایش کابل‌های آینده در نظر گرفته شود.
- تفکیک کابل‌ها بر اساس نوع سیستم الکتریکی
- کابل‌های HV و MV
- کابل‌های برق و روشنایی LV
- کابل‌های ابزار دقیق و سیگنال‌های الکترونیکی
- کابل‌های مخابراتی
با رعایت این مراحل، نصب سینی کابل به‌صورت ایمن، اصولی و با کمترین میزان تعمیرات و نگهداری انجام خواهد شد.

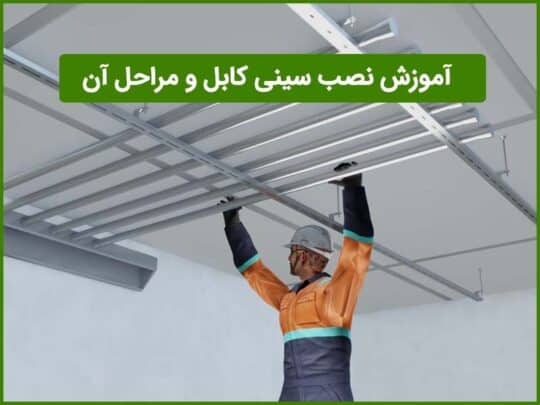

نحوه نصب سینی کابل زیر سقف
برای نصب سینی کابل زیر سقف، از ساپورت‌های سقفی استفاده می‌شود که سینی را به‌صورت ایمن در محل موردنظر نگه می‌دارند. این ساپورت‌ها در دو نوع قابل تنظیم و غیرقابل تنظیم موجود هستند و بسته به شرایط نصب انتخاب می‌شوند.
مراحل نصب:
- انتخاب نوع ساپورت سقفی
- در صورتی که نیاز به تنظیم ارتفاع سینی باشد، از ساپورت‌های قابل تنظیم استفاده می‌شود.
- در مواردی که ارتفاع نصب ثابت است، از ساپورت‌های غیرقابل تنظیم بهره می‌گیرند.
- مشخص کردن نقاط اتصال
- محل‌های دقیق نصب ساپورت‌ها روی سقف تعیین شده و علامت‌گذاری می‌شوند.
- فاصله ساپورت‌ها باید مطابق با ظرفیت بارگذاری سینی کابل تنظیم شود.
- نصب ساپورت‌ها
- در سقف‌های بتنی، از رول بولت یا انکر بولت برای اتصال ساپورت‌ها استفاده می‌شود.
- در سازه‌های فلزی، از پیچ و مهره یا جوشکاری برای نصب بهره می‌گیرند.
- قرار دادن سینی کابل روی ساپورت‌ها
- سینی‌ها بر روی ساپورت‌های نصب‌شده قرار می‌گیرند.
- اتصال سینی‌ها با پیچ، مهره و بست‌های استاندارد انجام می‌شود.
- تثبیت کابل‌ها درون سینی
- کابل‌ها داخل سینی مرتب شده و در فواصل مشخص با بست‌های مناسب محکم می‌شوند.
- در مسیرهای عمودی یا در محل‌هایی با لرزش زیاد، از نوارهای استیل ضدزنگ برای ایمنی بیشتر استفاده می‌شود.
نکات مهم:
- در سقف‌های کوتاه، نصب سینی کابل زیر سقف موجب استفاده بهینه از فضا می‌شود.
- رعایت فاصله استاندارد بین ساپورت‌ها از افتادگی و فشار بر سینی جلوگیری می‌کند.
- برای محافظت بیشتر، می‌توان از درب سینی کابل استفاده کرد.
با رعایت این مراحل، سیستم سینی کابل زیر سقف به‌طور ایمن و استاندارد اجرا می‌شود.
نحوه اتصال و نصب سینی کابل روی دیوار

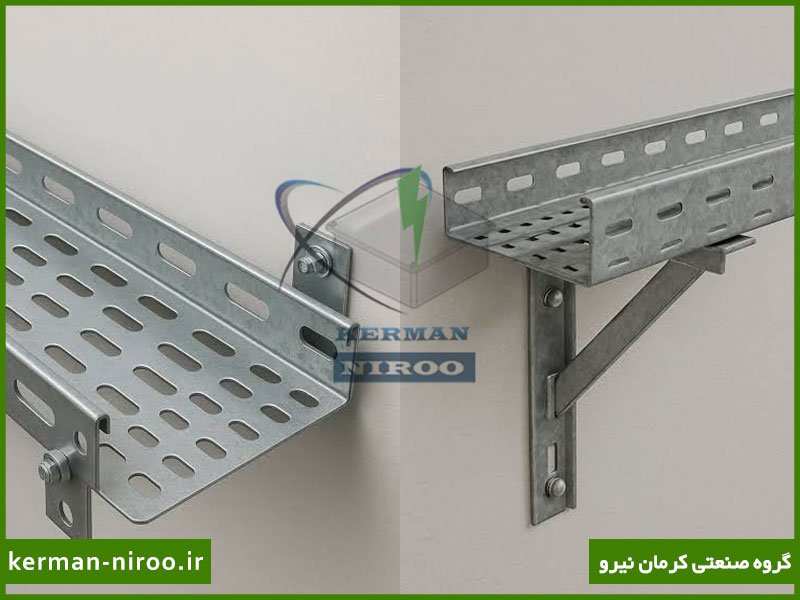

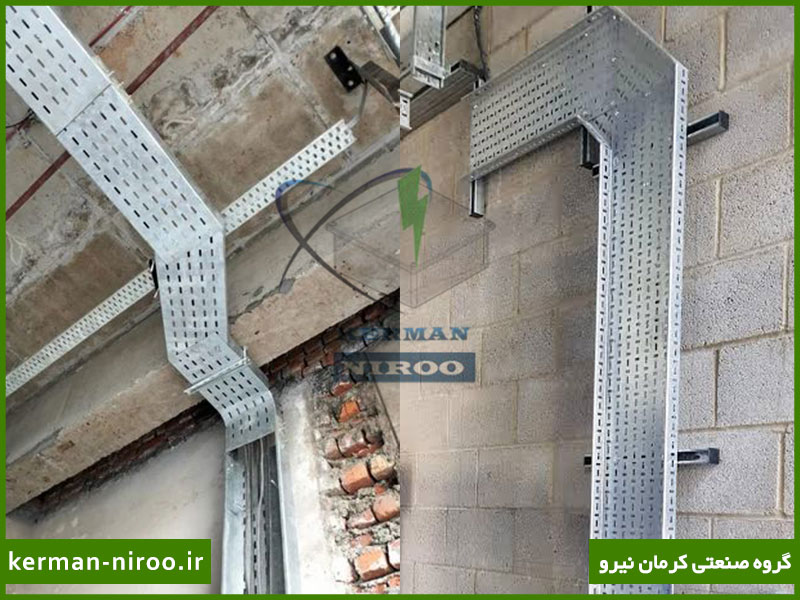

در این روش، سینی کابل با استفاده از ساپورت‌های دیواری به دیوار متصل شده و مسیر عبور کابل‌ها را فراهم می‌کند. این ساپورت‌ها در مدل‌های مختلفی مانند U شکل، T شکل و L شکل ساخته می‌شوند که هرکدام برای شرایط خاصی مناسب هستند. نصب سینی کابل روی دیوار معمولاً زمانی انجام می‌شود که فضای سقف محدود باشد یا نیاز به مسیر کابل‌کشی افقی در ارتفاع مشخصی از دیوار وجود داشته باشد.
نحوه اتصال و نصب سینی کابل به زمین
در این روش، سینی کابل با استفاده از پایه‌های مخصوص سینی کابل زمینی روی زمین نصب می‌شود. این پایه‌ها در اندازه‌ها و مدل‌های مختلفی طراحی شده‌اند تا بتوانند وزن کابل‌ها را تحمل کرده و از آسیب‌دیدگی آن‌ها جلوگیری کنند.
نکات مهمی که هنگام نصب سینی کابل باید رعایت گردد:
برای نصب صحیح و ایمن سینی کابل، رعایت برخی نکات ضروری است تا علاوه بر افزایش طول عمر تجهیزات، عملکرد سیستم بهینه شود. در ادامه مهم‌ترین نکات را بررسی می‌کنیم:
- رعایت استانداردها و دستورالعمل‌های نصب
نصب سینی کابل باید مطابق با مشخصات پروژه، دستورالعمل‌های سازنده و استانداردهای بین‌المللی انجام شود تا ایمنی و کارایی سیستم تضمین گردد. - بررسی و آماده‌سازی محل نصب
قبل از شروع نصب، باید محل دقیق قرارگیری سینی کابل مشخص شده و موانع احتمالی برطرف شوند. همچنین، اطمینان از هموار بودن مسیر و در نظر گرفتن فونداسیون مناسب ضروری است. - آماده‌سازی ابزار و تجهیزات
ابزارهای موردنیاز برای نصب باید از قبل آماده شده و از نظر سلامت و کارایی بررسی شوند تا از بروز مشکلات حین اجرا جلوگیری شود. - نصب تکیه‌گاه‌های سینی کابل
برای حفظ استحکام و تعادل سینی کابل، تکیه‌گاه‌های مناسب باید در فواصل استاندارد نصب شده و از مقاومت کافی برخوردار باشند. - تأمین فضای کافی برای نگهداری و دسترسی
سینی کابل باید به گونه‌ای نصب شود که فضای کافی برای دسترسی و نگهداری آن در آینده وجود داشته باشد تا در صورت نیاز، تعمیر یا تعویض کابل‌ها به‌راحتی انجام شود. - اتصال صحیح بخش‌های مختلف سینی کابل
تمامی بخش‌های سینی کابل، اتصالات و مسیرهای ارتباطی باید با استفاده از کانکتورهای مکانیکی پیچ و مهره‌ای یا پرش‌های باندینگ به‌درستی متصل شوند تا از استحکام و ایمنی کافی برخوردار باشند.
نصب اصولی سینی کابل برای عملکرد ایمن و بهینه
در نهایت، انتخاب روش مناسب برای نصب سینی کابل به شرایط محیطی، نوع کابل‌ها و نیازهای پروژه بستگی دارد. رعایت استانداردهای نصب، استفاده از ساپورت‌های مناسب و در نظر گرفتن فواصل استاندارد، تأثیر مستقیمی بر ایمنی و کارایی سیستم کابل‌کشی دارد. همچنین، دقت در انتخاب مسیرهای نصب، نوع پوشش و نحوه اتصال، علاوه بر محافظت از کابل‌ها، موجب سهولت در نگهداری و تعمیرات آینده خواهد شد. با اجرای صحیح این مراحل، می‌توان از یک سیستم انتقال انرژی پایدار، ایمن و بادوام بهره‌مند شد.
