بغل بند سینی کابل

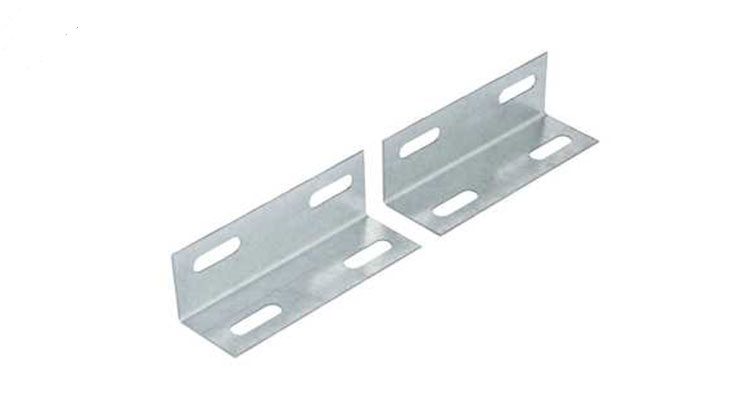

بغل بند سینی کابل یکی از مهمترین اتصالات در سیستم سینیکشی کابل محسوب میشود که وظیفه اصلی آن اتصال دو سینی کابل به یکدیگر در امتداد مسیر است. این قطعه باعث افزایش استحکام، همراستایی و ایمنی مسیر عبور کابلها شده و نقش مهمی در نصب اصولی و استاندارد سینی کابل ایفا میکند. استفاده از بغل بند مناسب، علاوه بر جلوگیری از جابجایی سینیها، عمر مفید سیستم کابلکشی را نیز افزایش میدهد.
جنس و متریال بغل بند سینی کابل
بغل بند سینی کابل معمولاً از ورق گالوانیزه گرم یا گالوانیزه سرد تولید میشود. انتخاب نوع ورق به شرایط محیطی، محل نصب و نوع سینی کابل بستگی دارد.
گالوانیزه سرد: مناسب برای فضاهای داخلی، محیطهای خشک و مکانهایی با رطوبت کم
گالوانیزه گرم: مناسب برای فضاهای باز، محیطهای صنعتی، مرطوب یا دارای خوردگی بالا
ضخامت ورق بغل بند سینی کابل معمولاً بین ۱ میلیمتر تا ۱.۵ میلیمتر متغیر است و در پروژههای سنگینتر میتوان از ضخامتهای بالاتر نیز استفاده کرد.
انواع بغل بند سینی کابل
بغل بندهای سینی کابل از نظر ساختار به دو نوع اصلی تقسیم میشوند:

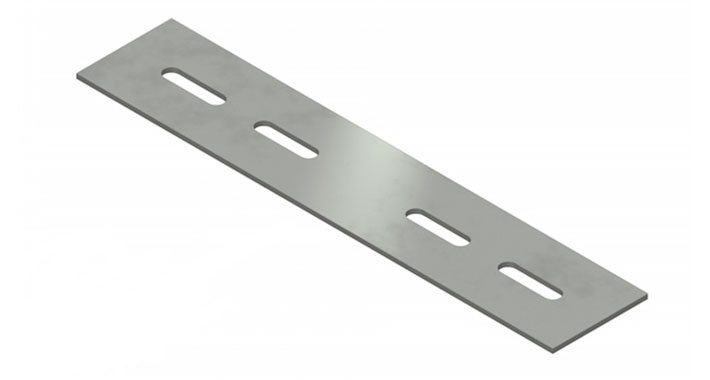

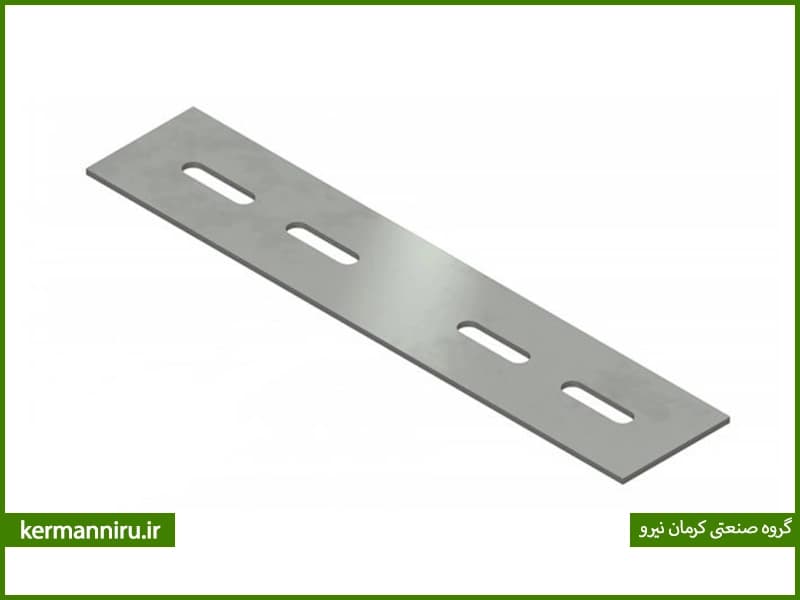

بغل بند سینی کابل ساده
این نوع بغل بند برای اتصال مستقیم دو سینی کابل در مسیرهای معمولی استفاده میشود و ساختار سادهتری دارد.
بغل بند سینی کابل کامل
بغل بند کامل، پوشش و استحکام بیشتری ایجاد میکند و معمولاً در مسیرهایی با بار کابل بالا یا شرایط خاص نصب مورد استفاده قرار میگیرد.
علاوه بر این، بغل بندها میتوانند به صورت پانچدار نیز تولید شوند که برای مسیرهایی با حرارت بالا بسیار کاربردی هستند.

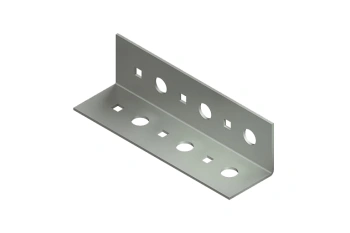

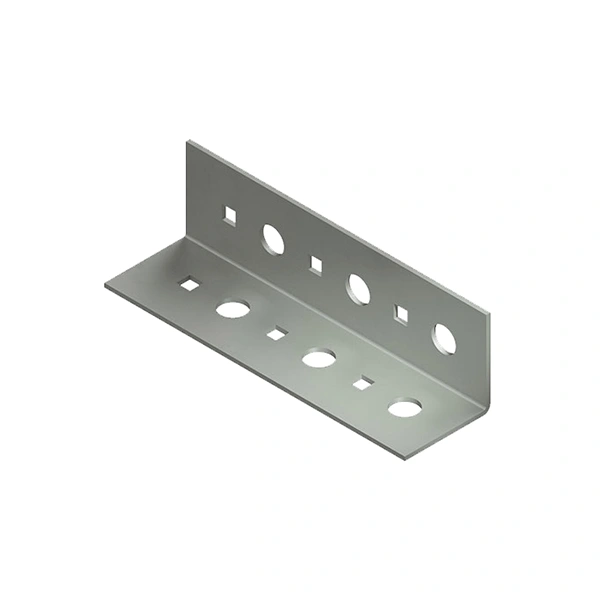

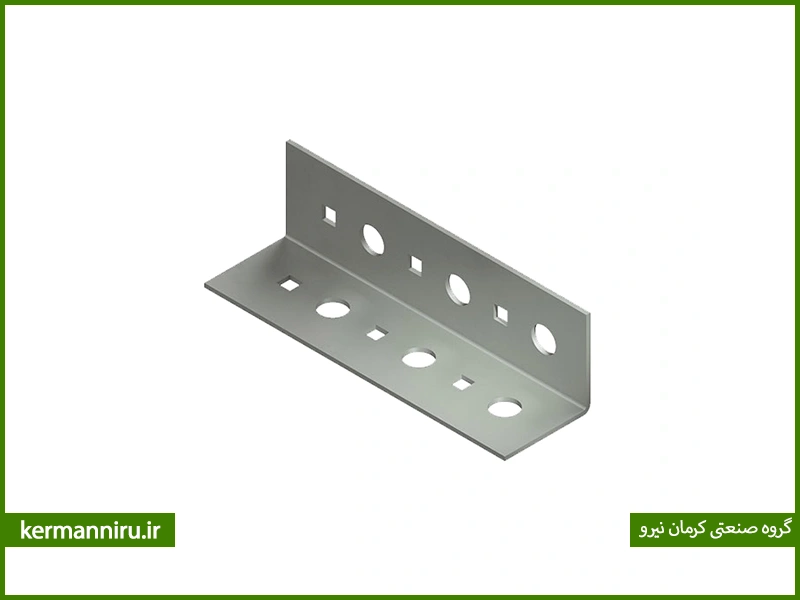

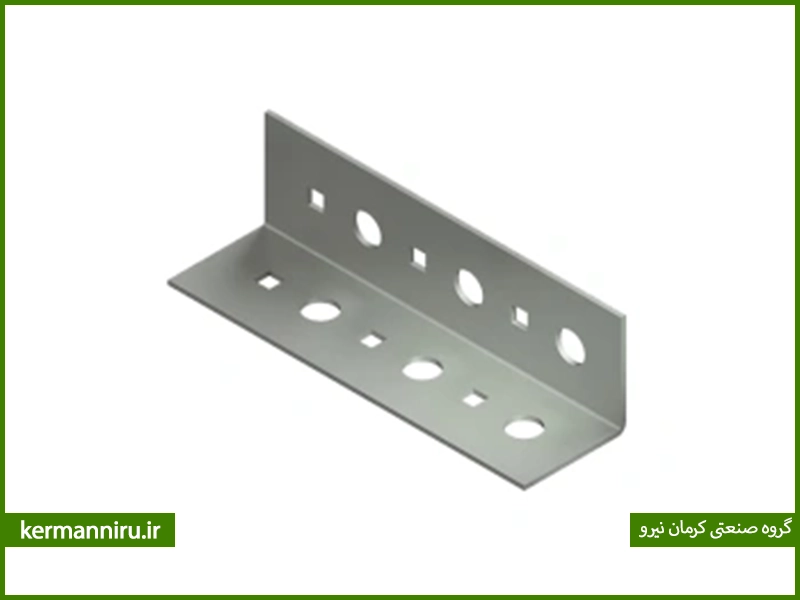

بغل بند پانچدار و نقش آن در تهویه
در مسیرهایی که کابلها تولید گرما میکنند، استفاده از بغل بند سینی کابل پانچدار توصیه میشود. وجود سوراخهای متعدد روی بدنه بغل بند باعث:
گردش بهتر هوا
کاهش دمای کابلها
افزایش ایمنی و طول عمر کابلها
میگردد و از تجمع حرارت در مسیر سینی کابل جلوگیری میکند.
ابعاد و سایزهای بغل بند سینی کابل
انتخاب صحیح ابعاد بغل بند سینی کابل اهمیت زیادی دارد. هنگام انتخاب، باید عرض و ارتفاع سینی کابل بهدرستی مشخص شود.
عرضهای رایج بغل بند سینی کابل:
10، 15، 20، 25، 30، 40، 50 و 60 سانتیمتر
ارتفاعهای رایج:
4، 5، 6، 8، 10 و 15 سانتیمتر
طول بغل بند:
بغل بندهای سینی کابل معمولاً در طولهای 10 تا 50 سانتیمتر تولید میشوند.
رایجترین طولهای مورد استفاده شامل:
10، 12، 15، 18 و 20 سانتیمتر است.
ضخامت ورق و تأثیر آن در استحکام
یکی از نکات مهم در انتخاب بغل بند سینی کابل، ضخامت ورق است. در بسیاری از پروژهها، برای افزایش مقاومت نصب، بغل بند را با ضخامتی بیشتر از خود سینی کابل انتخاب میکنند. این کار باعث: تحمل بهتر وزن کابلها، کاهش لرزش و جابجایی و افزایش دوام اتصالات بهخصوص در مسیرهای طولانی یا صنعتی. میشود.
نحوه اتصال بغل بند سینی کابل
اتصال بغل بند سینی کابل به سینیها معمولاً به وسیله پیچ و مهره انجام میشود. استفاده از پیچ و مهرههای مناسب، بهویژه پیچ و مهرههای کله قارچی، موجب ایجاد اتصال محکم و ایمن بین سینیها میشود. این نوع اتصال علاوه بر افزایش استحکام، فرآیند نصب و باز کردن بغل بند را سادهتر کرده و از وارد شدن آسیب به کابلها در محل اتصال جلوگیری میکند. انتخاب اتصالات استاندارد نقش مهمی در حفظ ایمنی و پایداری سیستم سینی کابل دارد.
پارامترهای مهم در انتخاب بغل بند سینی کابل
در زمان انتخاب بغل بند سینی کابل، توجه به مشخصات فنی آن اهمیت زیادی دارد. ارتفاع بغل بند باید متناسب با ارتفاع سینی کابل و حجم کابلهای عبوری انتخاب شود و میتواند بر حسب سانتیمتر یا میلیمتر تعیین گردد. طول بغل بند، ضخامت ورق و نوع ورق مصرفی از جمله عوامل تأثیرگذار در میزان استحکام اتصال هستند. همچنین انتخاب بین ورق گالوانیزه گرم یا سرد باید با در نظر گرفتن شرایط محیطی محل نصب، مانند میزان رطوبت و عوامل خورنده، انجام شود. میزان بار کابلها و تعداد آنها نیز از دیگر مواردی است که در انتخاب صحیح بغل بند سینی کابل نقش مستقیم دارد و رعایت این پارامترها تأثیر قابل توجهی در عملکرد و ایمنی کل سیستم سینی کابل خواهد داشت.
نصب بغل بند سینی کابل
برای نصب بغل بند سینی کابل معمولاً از ساپورتهای دیواری یا آویزهای سقفی استفاده میشود. این تجهیزات امکان اتصال اصولی سینی کابل و بغل بند را به دیوار یا سقف فراهم میکنند و باعث میشوند وزن کابلها بهصورت یکنواخت توزیع شود. نصب صحیح ساپورتها از افتادگی سینی کابل، تغییر مسیر ناخواسته و ایجاد فشار اضافی بر اتصالات جلوگیری کرده و پایداری سیستم را در طول زمان حفظ میکند.
سایر اتصالات مرتبط با بغل بند سینی کابل
در سیستمهای سینیکشی، علاوه بر بغل بند سینی کابل، اتصالات متنوع دیگری نیز مورد استفاده قرار میگیرند که هر یک نقش خاصی در هدایت و تغییر مسیر سینی کابل دارند. از جمله این اتصالات میتوان به زانویی داخلی و خارجی بغل بند، سهراهی و چهارراهی بغل بند سینی، تبدیل بغل بند سینی، تبدیل بغل بند به نردبان و همچنین پیچ و مهرههای کله قارچی اشاره کرد. استفاده از این اتصالات امکان اجرای مسیرهای پیچیده، استاندارد و ایمن سینی کابل را فراهم میسازد.
بغل بند از اتصالات سینی کابل
بغل بند سینی کابل یکی از اجزای کلیدی در اجرای صحیح و ایمن سیستمهای سینی کابل به شمار میرود. انتخاب درست جنس، ضخامت، ابعاد و نوع بغل بند نقش مهمی در افزایش استحکام اتصال، تهویه مناسب کابلها و افزایش طول عمر آنها دارد. با در نظر گرفتن شرایط محیطی و نیازهای پروژه، میتوان بهترین نوع بغل بند سینی کابل را انتخاب کرد و از عملکرد بهینه و پایدار سیستم کابلکشی اطمینان حاصل نمود.
میتوانید انواع بغل بند سینی کابل را در ابعاد و ضخامت مختلف از کرمان نیرو سفارش دهید. برای کسب اطلاعات بیشتر با ما تماس بگیرید.
